標準規格

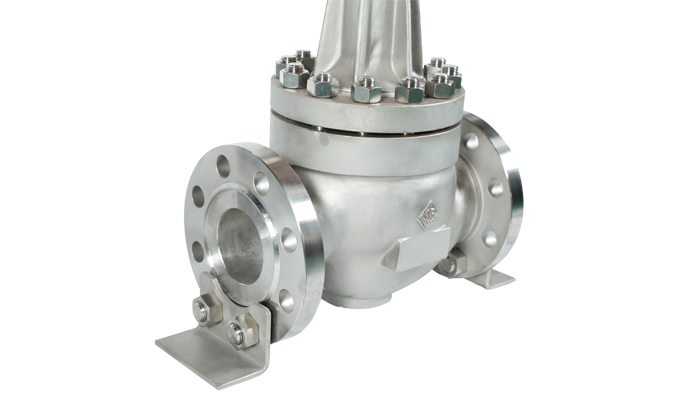

本體部分
|
型 式
|
先導式閥芯型
|
|
泄漏等級
|
V級（GB4213或FCI70.2）
|
|
公稱通徑
|
DN65mm~400mm（2 1/2”~16”）
|
|
流量特性
|
等百分比、線性、快開
|
|
公稱壓力
|
PN系列：PN1.6MPa、2.5MPa、4.0MPa、6.3MPa、10.0MPaClass系列：Class150，300，600
|
|
連接方式
|
法蘭式、焊接式①
|
|
法蘭距
|
符合GB12221-2005①
|
|
閥體及上閥蓋材質
|
WCB、WC9、CF8、CF8M②
|
|
填料
|
柔性石墨
|
|
上閥蓋型式
|
散熱型：200℃以上
|
|
套筒型式
|
窗口型套筒
對稱多孔型套筒
閥座、套筒對稱多孔型套筒
閥座、閥芯、套筒三級減壓型套筒
|
注①：連接方式、閥體法蘭及法蘭端面距可按用戶指定的標準制造；
注②：閥體、上閥蓋及閥內件材質可按用戶指定標準制造。
